Обучающий комплекс для изучения и практических работ на электрических, электронных и мультиплексных сетях

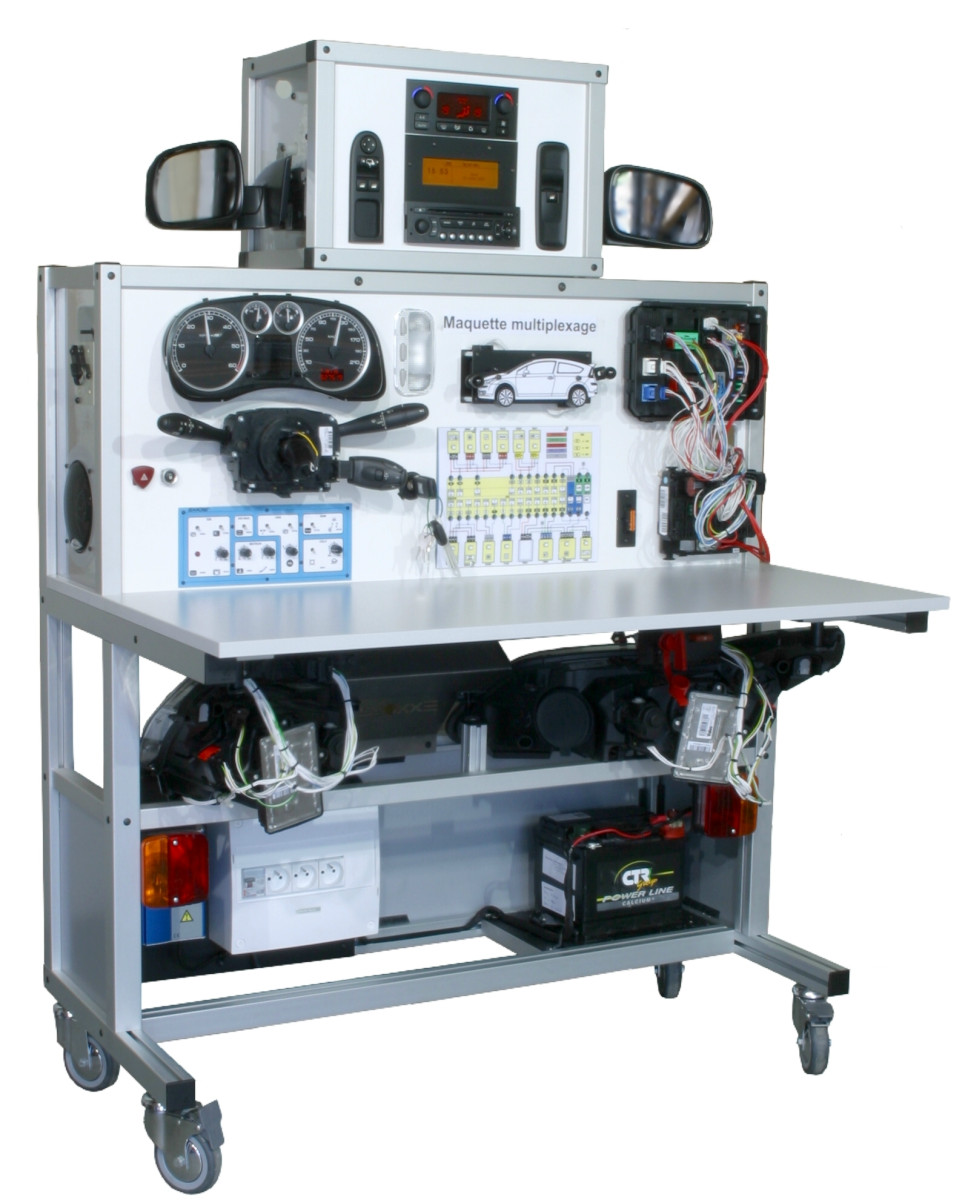

ОБУЧАЮЩИЙ КОМПЛЕКС ДЛЯ ИЗУЧЕНИЯ И ПРАКТИЧЕСКИХ РАБОТ НА ЭЛЕКТРИЧЕСКИХ, ЭЛЕКТРОННЫХ И МУЛЬТИПЛЕКСНЫХ СЕТЯХ

MT-CAN-LIN-BSI

Обучающий комплекс, включающий в свой состав реальные элементы электрического и электронного оборудования современного автомобиля, а также конструкторские разработки производителя учебного оборудования, выполненного в виде моделирующей панели и панели управления. Все элементы комплекса должны функционировать в тех же режимах, что и на реальном автомобиле. Обучающий комплекс обеспечивает все требования безопасности при работе с ним.

Реальные элементы автомобиля:

- приборная панель;

- центральный замок зажигания с ключом;

- кнопка  аварийной сигнализации;

- бортовой электронный блок управления;

- блок рулевого управления с датчиком положения руля;

- передние ксеноновые фары  и задние оптические блоки;

- передние и задние датчики положения кузова для коррекции

  положения фар;

- панель управления системой кондиционирования;

- мультифункциональный экран;

- пульт управления зеркалом заднего вида и поднятием / опусканием стёкол со стороны водителя и со стороны пассажира;

- два зеркала заднего вида  с электрическим приводом;

- двигатели поднятия правого и левого передних стёкол;

- два замка передних дверей;

-  разъём EOBD;

- магнитола с двумя динамиками;

- аккумуляторная батарея 12 Вольт.

Моделирующая панель, позволяющая моделировать процессы управления автомобилем, включающая в себя:

Пульт управления с:

- управлением выбором передачи;

- управлением потенциометром акселератора с визуализацией скорости движения автомобиля;

- управлением температурой охлаждающей жидкости, уровнем топлива и давлением масла;

- управлением  стоп-сигнала, ручным тормозом, а также визуализацией процесса оттаивания заднего стекла;

- управлением датчиками степени освещённости и влажности;

- управление степенью изношенности тормозных колодок;

- отключением подушки безопасности.

Панель моделирования неисправностей электрического оборудования и систем передачи данных, с блоком предохранителей.

Стенд оборудован автоматическим зарядным устройством от сети 220 вольт с возможностью полного его обесточивания.

.
