ОБУЧАЮЩИЙ КОМПЛЕКС ДЛЯ ПРАКТИЧЕСКОЙ РАБОТЫ НА УСТАНОВКИ ВЫРАБОТКИ ХОЛОДА

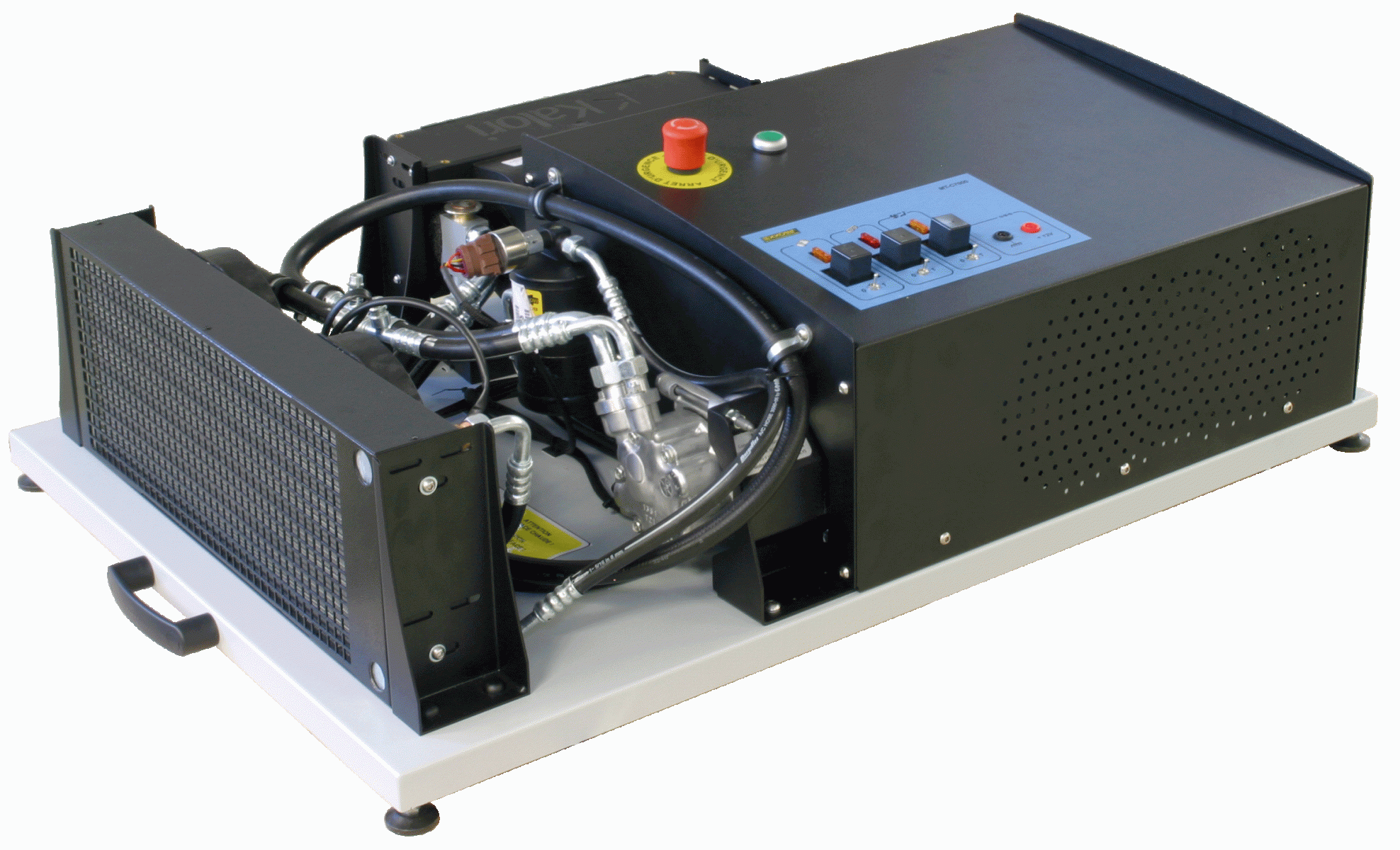

MT-C7000

Обучающий комплекс , выполненный в виде настольной конструкции, для изучения устройства, принципов работы, диагностирования и перезаправки системы кондиционирования воздуха автомобиля. Комплекс состоит из элементов реального автомобиля и конструкторской разработки производителя выполненной в виде моделирующих панелей.

Реальные элементы автомобиля:

- компрессор кондиционирования воздуха работающего с хладагентом R134A с изменяемым объемом

- конденсатор с электровентиляторами;

- испаритель с распределителем воздуха;

- фильтр – осушитель с трёх - ярусным реостатом;

- Два спец.разъема для заполнения контуров высокого и низкого давлений системы кондиционирования;

- Четыре трубки для соединения элементов кондиционирования воздуха с соединителями из оцинкованной стали.

Панель управления имеет кнопки включения:

     - распределения воздуха

     - электровентиляторов конденсатора

     - компрессора

     - привода (электродвигателя) компрессора

     - аварийного останова

Практические работы на макете позволяют:

- производить контроль состояния реальных элементов конструкции системы кондиционирования воздуха;

- диагностировать и устранять неисправности системы кондиционирования воздуха;

- получить навыки перезаправки через спецразъемы в контурах высокого и низкого давления системы кондиционирования современного автомобиля

- производить контроль заряда хладагентом.

- производить проверку эффективности работы системы кондиционирования



Напряжение питания: 220 В, 50 Гц. (+/-10%)

- Вес комплекта не более 70 кг.

- Габаритные размеры: длина 1100 мм, ширина 700 мм, высота 350мм (в заявке участника размещения заказа допускается отклонение от указанных параметров не более 10%);



Методическое обеспечение процесса обучения состоит:

 Из информации на бумажных и на электронных носителях:

- Инструкция по применению и  эксплуатации оборудования;

- Материалы для преподавателя

 - Учебник или учебное пособие не менее 35 стр.;

  - Рабочая тетрадь преподавателя с практическими работами не менее 10стр.;

- Материалы для обучающегося

 - Рабочая тетрадь обучающегося не менее 10 стр
